cách chế quạt tản nhiệt cho laptop: Hướng Dẫn Toàn Diện Tối Ưu Hiệu Năng và Độ Bền

Hiện tượng quá nhiệt trên laptop là mối lo ngại lớn, đặc biệt với khối lượng công việc nặng của doanh nghiệp. Nóng máy làm giảm hiệu suất và đe dọa tuổi thọ linh kiện quan trọng. Thay vì phụ thuộc vào các giải pháp thương mại, nhiều chuyên gia và người dùng đang tìm kiếm cách chế quạt tản nhiệt cho laptop DIY hiệu quả. Bài viết này của ADG.com.vn sẽ cung cấp hướng dẫn chuyên sâu, từ nguyên lý Hệ thống tản nhiệt đến các yếu tố kỹ thuật như Áp suất tĩnh, giúp bạn tự tay tạo ra giải pháp làm mát tối ưu, khắc phục triệt để tình trạng Quá nhiệt laptop chỉ với chi phí thấp. Việc tự chế tạo giải pháp làm mát cá nhân giúp kiểm soát hoàn toàn hiệu năng và độ ổn định.

Phân tích Chuyên sâu: Nguyên tắc Vật lý và Kỹ thuật Tản nhiệt Laptop

Tự chế quạt tản nhiệt đòi hỏi sự am hiểu cơ bản về vật lý và luồng gió. Sự thành công của dự án phụ thuộc vào việc áp dụng đúng nguyên tắc kỹ thuật. Khả năng làm mát tăng thêm từ 8°C đến 12°C là hoàn toàn khả thi nếu thiết kế được tối ưu.

Hiểu rõ Cơ chế Truyền nhiệt và Lưu thông Gió

Laptop sinh nhiệt thông qua ba cơ chế chính: dẫn nhiệt, đối lưu và bức xạ nhiệt. Nhiệt từ CPU/GPU dẫn qua ống đồng, sau đó được quạt đối lưu thổi ra ngoài.

Đế tản nhiệt DIY hoạt động bằng cách tăng cường quá trình đối lưu, đẩy không khí mát vào các khe hút gió dưới đáy máy. Điều này giúp hệ thống tản nhiệt gốc của laptop hoạt động hiệu quả hơn.

Hầu hết các laptop được thiết kế để hút gió mát từ đáy và thổi khí nóng ra phía sau hoặc hai bên hông. Do đó, quạt tản nhiệt bổ sung phải được định hướng thổi vào (Intake) để tạo áp suất dương.

Sự khác biệt giữa Áp suất Tĩnh (Static Pressure) và Lưu lượng Gió (CFM)

Đây là hai thông số quyết định hiệu suất của quạt tản nhiệt. Lưu lượng gió (CFM) đo khối lượng không khí di chuyển được.

Áp suất tĩnh (Static Pressure) là khả năng đẩy không khí đi qua vật cản. Với laptop, luồng gió phải xuyên qua các khe lưới nhỏ và không gian hẹp dưới đáy.

Quạt tản nhiệt cho đế laptop cần ưu tiên áp suất tĩnh cao (thường $ge 1.5 text{ mmH}_2text{O}$) hơn là CFM. Quạt có Static Pressure cao sẽ đẩy được lượng gió đáng kể vào bên trong thân máy.

Tối ưu hóa Góc nâng và Khoảng cách Đáy máy

Góc nghiêng của laptop có ảnh hưởng kép đến tản nhiệt và công thái học. Nâng đáy máy lên từ $5^circ$ đến $12^circ$ là lý tưởng cho việc gõ phím thoải mái.

Góc nâng này đồng thời tạo ra một khoảng trống (air gap) rộng hơn dưới đáy máy. Khoảng trống này phải đạt tối thiểu $15 text{ mm}$ để quạt DIY có thể hút khí mát dễ dàng.

Điều này đảm bảo luồng gió từ quạt không bị nghẹt, giúp không khí đi vào khe hút gió của laptop một cách hiệu quả nhất.

Hình ảnh minh họa nguyên lý luồng gió và góc nâng tối ưu của laptop khi sử dụng quạt tản nhiệt chếMô tả luồng gió trong hệ thống tản nhiệt tự chế, nhấn mạnh tầm quan trọng của áp suất tĩnh và góc nâng.

Chuẩn bị Vật tư và Công cụ Kỹ thuật Thiết yếu

Để đảm bảo dự án tự chế thành công và an toàn, cần chuẩn bị kỹ lưỡng về vật tư. Việc lựa chọn quạt và nguồn điện phải tuân thủ nghiêm ngặt các tiêu chuẩn điện tử.

Lựa chọn Quạt: Điện áp, Dòng điện và Kích thước

Quạt tản nhiệt PC (case fan) là lựa chọn phổ biến nhất. Kích thước $120 text{ mm}$ là tối ưu vì tạo ra lưu lượng gió tốt ở tốc độ thấp, giảm tiếng ồn.

Quan trọng là điện áp:

• Quạt $5 text{ V}$: Có thể lấy nguồn trực tiếp từ cổng USB laptop (tối đa $0.5 text{ A}$ hoặc $0.9 text{ A}$ đối với USB 3.0). Thường chỉ đủ cho 1-2 quạt nhỏ.
• Quạt $12 text{ V}$: Yêu cầu Adapter ngoài (ví dụ: $12 text{ V}/2 text{ A}$) để đảm bảo cung cấp đủ công suất (Amperage) cho quạt hoạt động ổn định.

Tuyệt đối không chạy quạt $12 text{ V}$ bằng nguồn $5 text{ V}$ USB vì hiệu suất sẽ giảm đáng kể.

Vật liệu Khung và Giải pháp Thiết kế

Vật liệu làm khung đế phải cứng cáp để chịu được tải trọng của laptop và chống rung tốt. Bìa carton cứng (các tông), ván ép mỏng, Fomex ($5 text{ mm}$) hoặc tấm Acrylic là các lựa chọn phù hợp.

Acrylic và Fomex mang lại độ thẩm mỹ cao hơn, dễ cắt và có độ bền cơ học vượt trội so với bìa carton. Thiết kế phải đảm bảo có đủ không gian cho việc đi dây điện an toàn.

Cần sử dụng keo nến hoặc keo chuyên dụng để cố định các bộ phận chắc chắn. Đặc biệt, nên gia cố các điểm chịu lực để chống biến dạng khi sử dụng lâu dài.

Thiết lập Mạch Điện và Đảm bảo An toàn

Dây cáp USB cũ là nguồn cấp điện lý tưởng. Cáp USB thường có 4 dây: Đỏ ($+$), Đen ($-$) là hai dây nguồn chính.

Việc kết nối phải chính xác cực tính (Đỏ với Đỏ, Đen với Đen). Nối nhầm cực tính sẽ làm cháy cuộn dây của quạt ngay lập tức.

Sau khi nối dây, bắt buộc phải dùng băng keo cách điện hoặc keo nến để bọc kín các mối nối. Điều này ngăn ngừa hiện tượng đoản mạch và chạm khung, bảo vệ linh kiện điện tử của laptop.

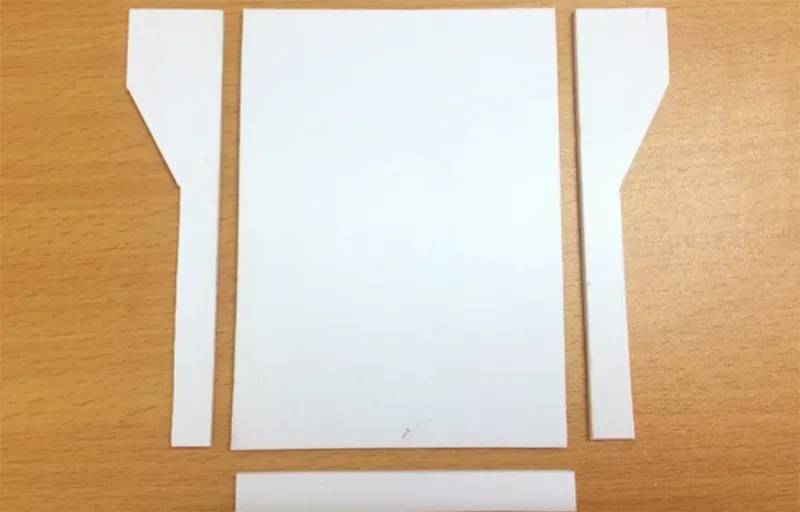

Tấm bìa Fomex được cắt sẵn các chi tiết để lắp ráp lồng hút gió quạt tản nhiệt cho laptopCác bước cắt vật liệu chế tạo lồng hút gió, đảm bảo kích thước chính xác theo khe tản nhiệt laptop.

cách chế quạt tản nhiệt cho laptop: Quy trình Thực hiện Chi tiết

Dưới đây là hai phương pháp cách chế quạt tản nhiệt cho laptop DIY phổ biến, mang lại hiệu suất làm mát cao.

Phương pháp 1: Chế tạo Hộp Gió Dẫn Hướng (Air Duct)

Phương pháp này tập trung vào việc tạo ra một “lồng hút gió” để tập trung luồng khí mát vào khe thoát nhiệt của laptop. Nó phù hợp với laptop có khe hút gió bên hông hoặc phía sau.

Chuẩn bị Vật liệu và Công cụ

• Quạt tản nhiệt $5 text{ V}$ hoặc $12 text{ V}$ PC.
• Tấm Fomex/Acrylic dày $2 text{ mm}$ đến $5 text{ mm}$.
• Dây USB cũ hoặc Adapter $12 text{ V}$ (nếu dùng quạt $12 text{ V}$).
• Súng bắn keo nến, dao rọc giấy, thước đo.

Các bước Thực hiện Chi tiết

1. Đo đạc và Thiết kế Lồng: Đo kích thước chính xác của khe tản nhiệt trên laptop. Thiết kế lồng có hình dạng phễu hoặc hộp, với một đầu vừa khít khe tản nhiệt.
2. Cắt vật liệu: Cắt các tấm Fomex/Acrylic theo kích thước đã đo. Cắt một ô vuông ở mặt còn lại của hộp để gắn quạt tản nhiệt.
3. Lắp đặt Quạt: Gắn quạt tản nhiệt vào lỗ cắt. Quạt phải được đặt sao cho hướng luồng gió là thổi vào (intake), không phải hút ra.
4. Kết nối Điện: Nối dây nguồn (Đỏ/Đen) của quạt với dây Đỏ/Đen của cáp USB hoặc Adapter $12 text{ V}$. Kiểm tra kỹ cực tính và cách điện mối nối.

Phương pháp này tối ưu hóa luồng gió tập trung, giảm thiểu tổn thất áp suất tĩnh. Lồng hút gió buộc không khí đi vào đúng vị trí cần làm mát nhất.

Phương pháp 2: Tự làm Đế Tản Nhiệt Đa Quạt Cơ Bản

Đây là phương pháp tạo ra một chiếc đế phẳng, lắp nhiều quạt dưới đáy laptop. Nó phù hợp với laptop có nhiều khe hút gió dưới đáy.

Vật liệu cần Chuẩn bị

• Một tấm ván ép mỏng hoặc Acrylic lớn hơn đáy laptop $1 text{ cm}$.
• 2 đến 4 quạt $120 text{ mm}$.
• Chân đế có thể điều chỉnh độ nghiêng (dùng bản lề hoặc các thanh chốt).

Hướng dẫn lắp ráp và Cố định

1. Đánh dấu và Khoan lỗ: Đặt laptop lên tấm đế, đánh dấu vị trí các khe hút gió chính. Khoan lỗ cho quạt sao cho quạt nằm đối diện trực tiếp với các khe hút gió đó.
2. Lắp quạt và Đi dây: Cố định các quạt vào vị trí bằng ốc vít hoặc keo. Đi dây điện song song (Parallel) để giữ nguyên điện áp $5 text{ V}$ (nếu dùng USB) và nối với cáp nguồn.
3. Tạo Góc nâng: Lắp thêm các thanh đỡ ở phía sau để tạo gốc nghiêng laptop từ $8^circ$ đến $10^circ$. Đảm bảo khoảng cách từ quạt đến đáy laptop $ge 15 text{ mm}$.

Phương pháp này cung cấp phạm vi làm mát rộng và tăng đáng kể lưu lượng gió tổng thể dưới đáy laptop.

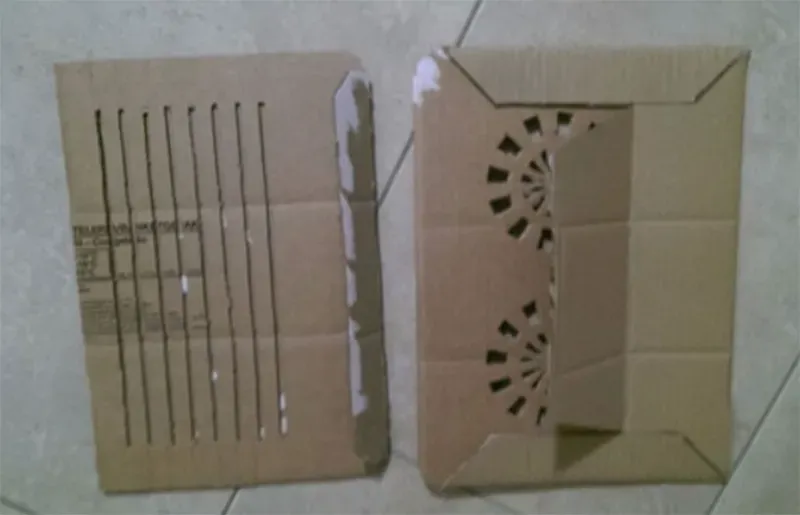

Đế tản nhiệt tự chế từ vật liệu bìa carton cứng cáp với khả năng điều chỉnh độ cao và góc nghiêngMô hình đế tản nhiệt DIY cơ bản, minh họa tính linh hoạt trong thiết kế để tối ưu công thái học.

Tích hợp Nâng cao: Thêm Bộ điều tốc và Cảm biến Nhiệt

Đối với người dùng có kinh nghiệm, việc tích hợp thêm các linh kiện điện tử sẽ giúp đế tản nhiệt DIY hoạt động thông minh và hiệu quả hơn. Đây là yếu tố nâng cao E-E-A-T cho dự án.

Thêm Đồng hồ Đo Nhiệt độ

Việc theo dõi nhiệt độ môi trường xung quanh quạt là cần thiết để đánh giá hiệu suất. Sử dụng một đồng hồ đo nhiệt độ điện tử nhỏ (thermometer module) gắn vào lồng quạt.

Đồng hồ này giúp người dùng xác định nhiệt độ không khí đi vào laptop. Điều này cho phép người dùng so sánh khách quan giữa nhiệt độ không khí vào và nhiệt độ CPU/GPU.

Cố định đồng hồ đo nhiệt độ tại vị trí gần luồng gió vào, đảm bảo thiết bị này không cản trở luồng khí. Lấy nguồn cho đồng hồ này từ nguồn riêng hoặc chung với quạt.

Lắp đặt Bộ điều tốc (Fan Controller)

Bộ điều tốc (Fan Speed Controller) cho phép điều chỉnh tốc độ quay của quạt. Điều này quan trọng để cân bằng giữa hiệu suất làm mát và độ ồn.

Sử dụng mạch điều tốc PWM (Pulse Width Modulation) đơn giản $5 text{ V}$ hoặc $12 text{ V}$ tùy thuộc vào quạt. Bộ điều tốc nên được đặt ở vị trí dễ thao tác.

Điều tốc giúp duy trì tuổi thọ quạt. Khi máy chỉ làm việc nhẹ, giảm tốc độ quạt để tiết kiệm điện và giảm tiếng ồn.

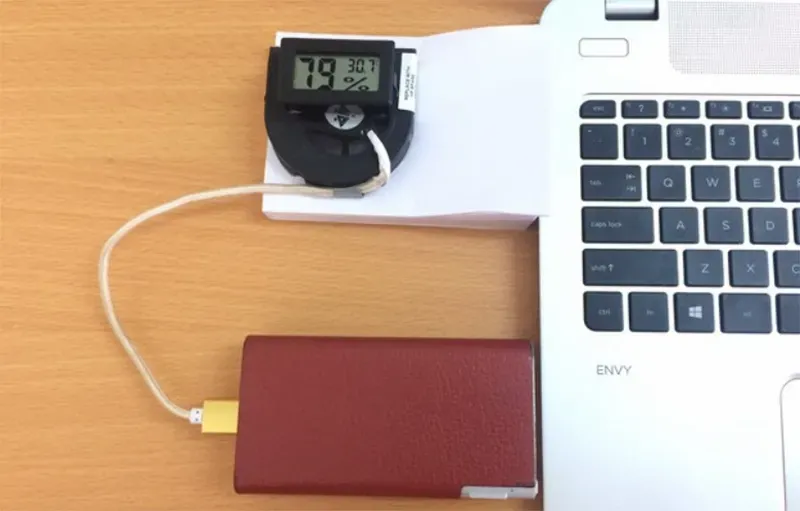

Quạt tản nhiệt tự chế được gắn thêm đồng hồ đo nhiệt độ, tăng tính năng giám sát hiệu suấtChi tiết lắp đặt đồng hồ đo nhiệt độ lên cấu trúc quạt, cung cấp khả năng giám sát nhiệt độ khí nạp.

Kiểm tra Hiệu năng và Đảm bảo An toàn Hệ thống

Sau khi hoàn thành cách chế quạt tản nhiệt cho laptop, việc kiểm tra và bảo trì định kỳ là bước không thể thiếu để đảm bảo độ tin cậy.

Phương pháp Kiểm tra Hiệu suất Tản nhiệt

Sử dụng phần mềm giám sát nhiệt độ như HWMonitor, Core Temp hoặc MSI Afterburner. Ghi lại nhiệt độ CPU/GPU ở hai trạng thái:

1. Trạng thái Idle (Không tải): Ghi lại nhiệt độ khi máy không chạy ứng dụng nặng.
2. Trạng thái Stress Test (Tải nặng): Dùng các công cụ như Prime95 (cho CPU) hoặc FurMark (cho GPU) để đưa máy lên $100%$ tải trong ít nhất $15$ phút.

So sánh nhiệt độ trước và sau khi sử dụng đế tản nhiệt tự chế. Mức giảm nhiệt độ từ $8^circtext{C}$ đến $12^circtext{C}$ là dấu hiệu của một giải pháp thành công.

Quy tắc An toàn Điện và Bảo trì Thiết bị

An toàn điện luôn là ưu tiên hàng đầu, đặc biệt khi làm việc với các mối nối thủ công. Phải đảm bảo không có dây trần nào tiếp xúc với khung laptop hoặc tay người dùng.

Sử dụng keo cách điện chất lượng cao và kiểm tra liên tục tính ổn định của mạch. Một mạch điện bị lỗi có thể gây hại nghiêm trọng cho cổng USB và bo mạch chủ laptop.

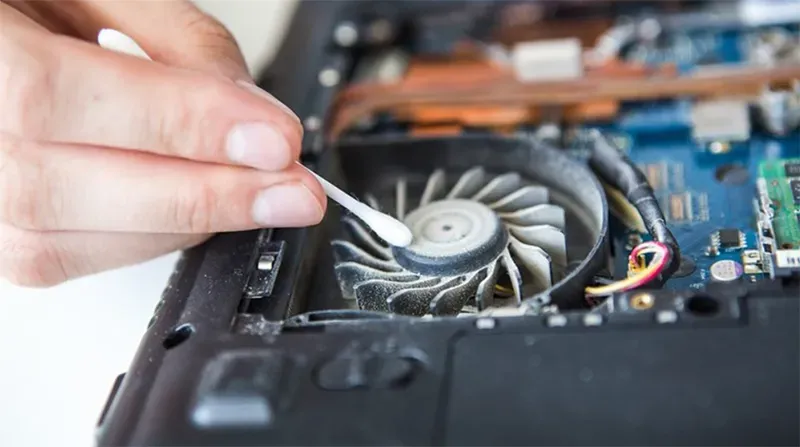

Vệ sinh lưới lọc bụi định kỳ (khoảng 2 tuần/lần) là bắt buộc. Bụi bẩn bám trên cánh quạt và lưới lọc sẽ làm giảm đáng kể lưu lượng và áp suất gió.

Khắc phục sự cố Thường gặp

• Quạt không quay/Quay chậm: Kiểm tra lại cực tính dây nguồn và đảm bảo cổng USB cung cấp đủ dòng điện. Quạt $12 text{ V}$ không thể hoạt động ổn định với nguồn $5 text{ V}$.
• Tiếng ồn lớn: Điều chỉnh tốc độ quạt bằng bộ điều tốc. Kiểm tra cánh quạt có va chạm vật cản hay không. Quạt $140 text{ mm}$ thường êm hơn quạt $80 text{ mm}$ ở cùng CFM.
• Hiệu suất kém: Đảm bảo luồng gió là thổi vào và quạt được đặt chính xác đối diện với khe hút gió của laptop. Tăng góc nâng để cải thiện lưu thông khí.

Đảm bảo an toàn điện và đi dây gọn gàng cho quạt tản nhiệt tự chế, sử dụng keo cách điện tại các mối nốiChi tiết cố định quạt và dây cáp USB an toàn, đảm bảo cách điện các mối nối.

So sánh Giải pháp DIY và Sản phẩm Thương mại (ADG Perspective)

Đối với các chuyên gia IT và doanh nghiệp, việc lựa chọn giữa tự chế và mua sản phẩm thương mại là quyết định kinh tế và kỹ thuật. Cả hai giải pháp đều có ưu nhược điểm riêng.

Ưu điểm của Tản nhiệt DIY

Giải pháp tự chế mang lại lợi thế lớn về chi phí. Tổng chi phí thường chỉ bằng một phần ba so với đế tản nhiệt thương mại chất lượng cao.

Khả năng tùy chỉnh là vô hạn. Người dùng có thể chọn loại quạt (tốc độ, áp suất tĩnh), vật liệu và thiết kế phù hợp tuyệt đối với cấu trúc tản nhiệt của mẫu laptop cụ thể.

Dự án DIY giúp người dùng hiểu sâu hơn về cơ chế làm mát, tăng cường kiến thức công nghệ và kỹ năng giải quyết vấn đề.

Nhược điểm và Khi nào nên chọn Hàng Thương mại

Sản phẩm tự chế thường thiếu tính thẩm mỹ và độ bền cơ học so với hàng thương mại. Chúng cũng đòi hỏi thời gian và công sức để lắp ráp, không phù hợp với người dùng không am hiểu kỹ thuật.

Đối với môi trường doanh nghiệp đòi hỏi độ tin cậy cao và tính di động, đế tản nhiệt thương mại là lựa chọn tối ưu. Các sản phẩm này thường có thiết kế gọn gàng, bảo hành rõ ràng, và đã được kiểm định về tiêu chuẩn an toàn điện.

Các đế tản nhiệt cao cấp tích hợp sẵn mạch điều tốc thông minh và cảm biến nhiệt, tự động điều chỉnh tốc độ quạt.

Khuyến nghị cho Đối tượng Doanh nghiệp

Trong bối cảnh ADG.com.vn tập trung vào đối tượng doanh nghiệp, giải pháp mua sẵn vẫn được khuyến nghị để đảm bảo sự đồng bộ, tính chuyên nghiệp và độ tin cậy cao nhất. Tuy nhiên, kiến thức về cách chế quạt tản nhiệt cho laptop là nền tảng quan trọng giúp chuyên gia IT đánh giá chất lượng và hiệu suất của các giải pháp làm mát hiện có trên thị trường.

Đế tản nhiệt laptop thương mại, minh họa sự khác biệt về tính thẩm mỹ và độ hoàn thiện so với giải pháp tự chếMột mẫu đế tản nhiệt thương mại, cho thấy tính thẩm mỹ và độ bền cấu trúc cần thiết trong môi trường doanh nghiệp.

Tự tay chế tạo quạt tản nhiệt không chỉ là một dự án DIY tiết kiệm mà còn là cơ hội để cá nhân hóa hiệu năng làm mát cho laptop của bạn. Việc hiểu rõ các nguyên lý kỹ thuật như áp suất tĩnh và luồng gió là chìa khóa để đạt được hiệu suất tối ưu. Chúng ta đã đi qua các bước cách chế quạt tản nhiệt cho laptop từ cơ bản đến nâng cao. Quan trọng nhất, luôn tuân thủ các quy tắc an toàn và kiểm tra nhiệt độ thường xuyên để đảm bảo thiết bị hoạt động bền bỉ, kéo dài tuổi thọ của thiết bị công nghệ quan trọng.
